塔式建筑防雷接地系統設計
1工程概括
該工程為塔式綜合住宅樓，結構形式剪力墻，建筑面積17618.94㎡，建筑高度97.30m，該建筑物屬于民用建筑，防雷類別為三級。
2防雷接地系統電氣設計解讀
1）供配電系統防雷設計
該工程供電設計按一級負荷考慮，其中消防用電負荷，應急照明為一級負荷，其余為三級負荷。工程所需220/380V外部電源（照明、動力、備用）采用YJV22型銅塑電纜引自小區變配電室，其中動力及備用電源引自不同變壓器低壓母線段，以滿足本工程一級負荷的用電要求。
第一級電源防雷：總配電處安裝TDX100C277/480緊湊型防雷箱一臺；
第二級電源防雷：在樓層配電、機房配電、消防控制機房處安裝TDX50C277/480緊湊型防雷箱X臺；
配電方式采用放射式與樹干式相結合，消防負荷采用由低壓配電柜電纜支配、雙電源末端互投供電方式，其余部分為樹干式供電。
2）室外防雷接地系統設計

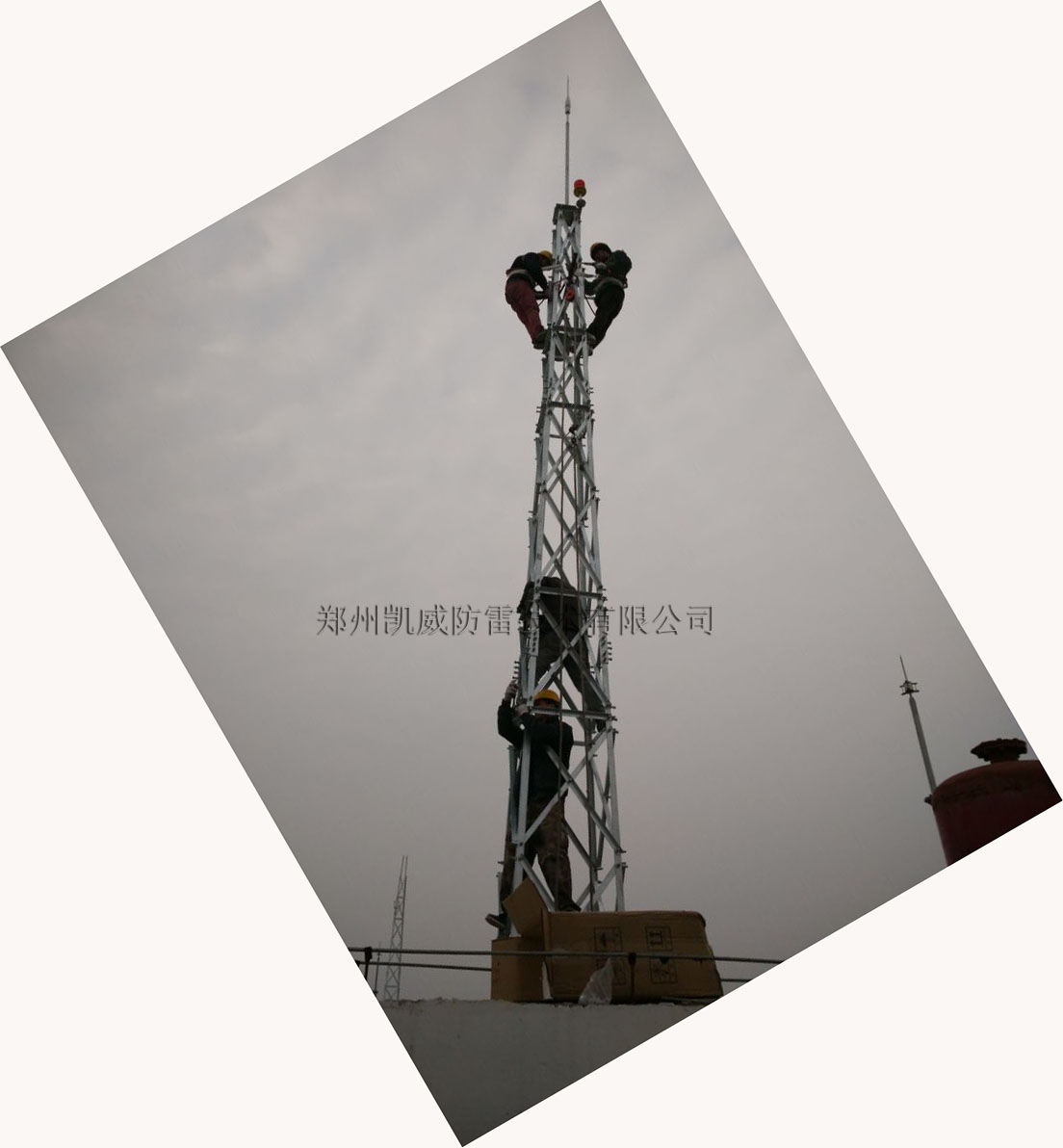

該工程防雷類別為三類。屋頂利用φ12鍍鋅圓鋼作為接閃帶，沿女兒墻、混凝土屋架暗敷設，組成接閃網。利用柱內主筋兩根φ16以上或四根大于φ10做引下線，做引下線的主筋在接頭處需焊接牢固，引下線于室外地面上下0.8m各預埋引出線連接板，分別作為測試及連接輔助接地裝置用，具體作法見防雷接地平面圖。下圖是安裝于屋面上的12米高結構式避雷針?biāo)?br />
屋頂上所有凸起的金屬構筑物或管道，均應與接閃帶可靠焊接，作法參見《建筑標準設計圖集》05D10。從首層起，每三層利用結構圈梁內兩根及以上的水平鋼筋，與引下線焊成均壓環，將建筑物內的各種豎向金屬管道每三層與均壓環相連接。60m以上，每層將外墻上金屬欄桿及金屬門窗等，向上或向下與均壓環連接，作為防側擊雷用。防側擊雷現澆框架節點連接作法參加09B01-13及現行國家規范。
接地裝置利用筏板基礎周邊敷設—40×4鍍鋅扁鋼，引下線機接地線均與接地裝置可靠焊接，基礎結構完成后，通過測試點測試接地電阻小于1Ω，否則增加輔助接地裝置。本工程采用聯合接地，電源重復接地與防雷接地、弱電及消防接地共用接地裝置。
工程采用TN-C-S接地方式，做總等電位連接，所有引進建筑物的金屬管線、金屬構件及結構鋼筋均應與接地裝置可靠連接，形成等電位體。衛生間設局部等電位連接，由戶配電箱引來BV-1×10導線穿PC20管至等電位連接盒接地端子，再由等電位連接盒引出BV-1×6導線穿PC20管至衛生間內金屬部件并與其可靠連接。
