1歐姆接地網設計方案 4歐姆接地設計圖

1歐姆接地網設計技術說明

（≯4歐姆接地網可以參考本設計）
本工程按第二類防雷建筑物進行設計。

設計依據：

l 《交流電氣裝置的過電壓保護和絕緣配合設計規范》GB/T50064-2014

l 《建筑物防雷設計規范》GB50057-2010

l 《建筑物防雷工程施工及質量驗收標準》GB50601-2010

l 《防雷與接地》15D500-505

l 《電氣裝置安裝工程接地裝置施工及驗收規范》GB50169-2006

1、本接地電阻不大于1歐姆。

   為了雷電流迅速瀉入大地，減少對設備的危害，同時也為使接觸電位差和跨步電位差滿足工作人員人身安全的要求，采用由水平接地體和垂直接地體組成的接地網格。并考慮其他地下管線的布局走向，交叉時應從其他管線下部500mm處穿過。

    在人員經過或停留的接地網外3米范圍內的地方或人行通道，應采取防跨步電壓措施：采用鋪設等電位網墊和采用高阻路面作為安全措施。采用礫石或碎石材料做高阻路面時，為了防止礫石或碎石層被壓入泥土中或由于泥漿的的沉積使高阻路面結構層的電阻率降低，結構層的最小厚度應為15-20cm。采用瀝青層作為高阻路面時，應鋪設使地面電阻率不小于50KΩ.m的5cm厚的瀝青層。接地干線埋設深度不小于800mm。接地干線敷設在人員停留或經過的區域時，為防止跨步電壓對人員造成傷害，應設立阻止人員的護欄或警示牌。

3、施工現場質量管理

防雷工程施工現場的質量管理，應有相應的施工技術標準、健全的質量管理體系、施工質量檢驗制度。施工單位應有相應的施工資質。在施工中使用的各種計量器具，應經法定計量認證機構檢定合格，并應在檢定合格有效期內使用。

4、施工質量控制

施工中的主要設備、材料、成品、半成品、加工件等進場檢驗應有記錄，確認符合本設計及相關規范后再在施工中應用。對進入市場的新產品等進場驗收，供應商應提供安裝、使用、維護等技術文件。當對采用的主要設備等存在異議時，應由異議的一方可委托相關實驗室進行抽樣檢測，并出具相關結論。

開工前，施工方應編制施工方案和施工工序，得到建設單位或相關單位確認后方可開工。各工序進行質量控制，每道工序完成后，應進行檢驗。相關各專業工種之間應進行交接檢驗，并應形成記錄（應包含隱蔽工程記錄）。

5、接地裝置安裝工序
    人工接地體應按設計要求位置開挖溝槽，打入人工垂直接地體或敷設金屬接地模塊（管），人行通道下輻射等電位網墊，且使用水平接地體進行電氣連接。

整個過程應經檢查確認并做隱蔽工程驗收記錄。

等電位網墊的主要優點：

    等電位網墊由0.3mm厚度的紫銅箔編織而成，網格尺寸是0.6*0.6m，具有導通效果好，施工簡單便攜和反復利用的特點。埋設深度一般在0.3-0.5米，位于人行通道的高阻路面下部。每個等電位網墊都有連接件，可以組合成需要的形狀。

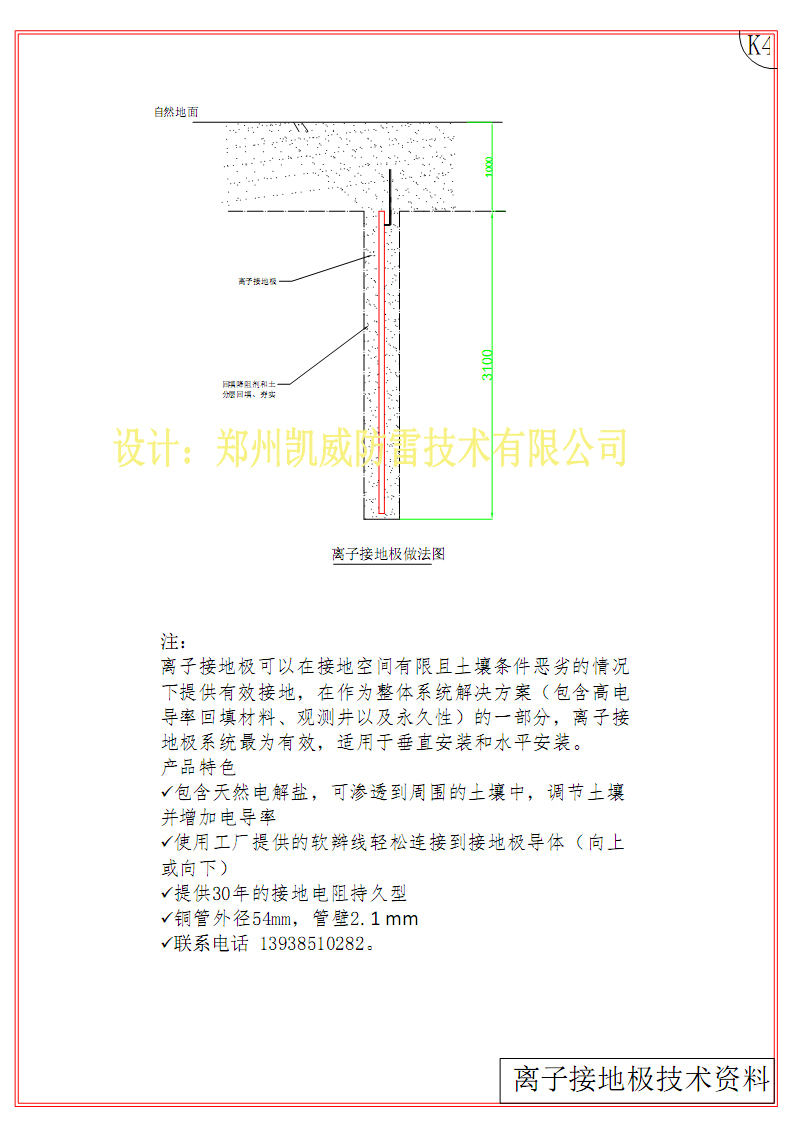

離子接地棒（接地極）的主要優點：

離子接地極可以在接地空間有限且土壤條件惡劣的情況下提供有效接地，在作為整體系統解決方案（包含高電導率回填材料、觀測井以及永久性）的一部分，離子接地極系統最為有效，適用于垂直安裝和水平安裝。接地電阻受季節降水影響小，接地電阻不反彈。根據需要，可在頂部加注降阻材料。

產品特色：

l 包含天然電解鹽，可滲透到周?chē)耐寥乐?，調節土壤并增加電導率

l 使用工廠提供的軟辮線輕松連接到接地極導體（向上或向下）

l 提供30年的接地電阻持久型

l 銅管外徑54mm，管壁2.1 mm

鍍銅接地棒的優點：

  鋼芯外部的銅層厚度為0.254mm，導電性好，抗腐蝕性強，本產品具有UL認證。


接地網設計圖01

接地網設計圖02


接地網設計圖03

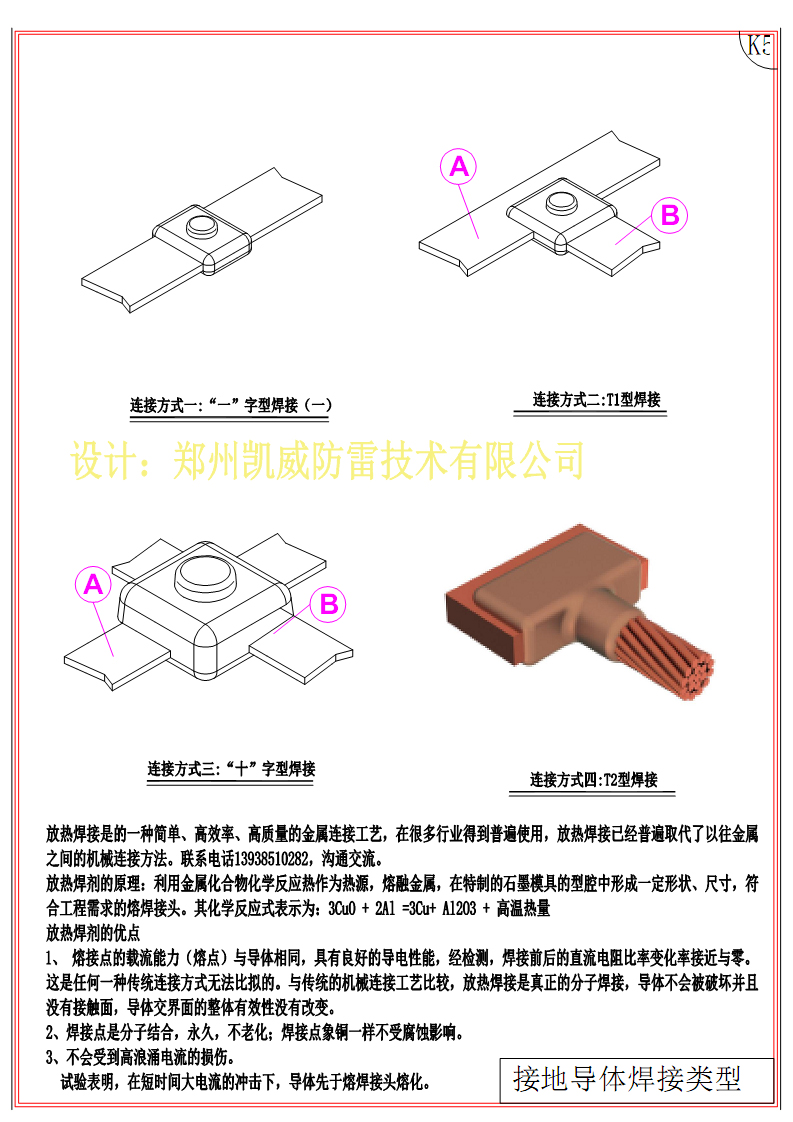

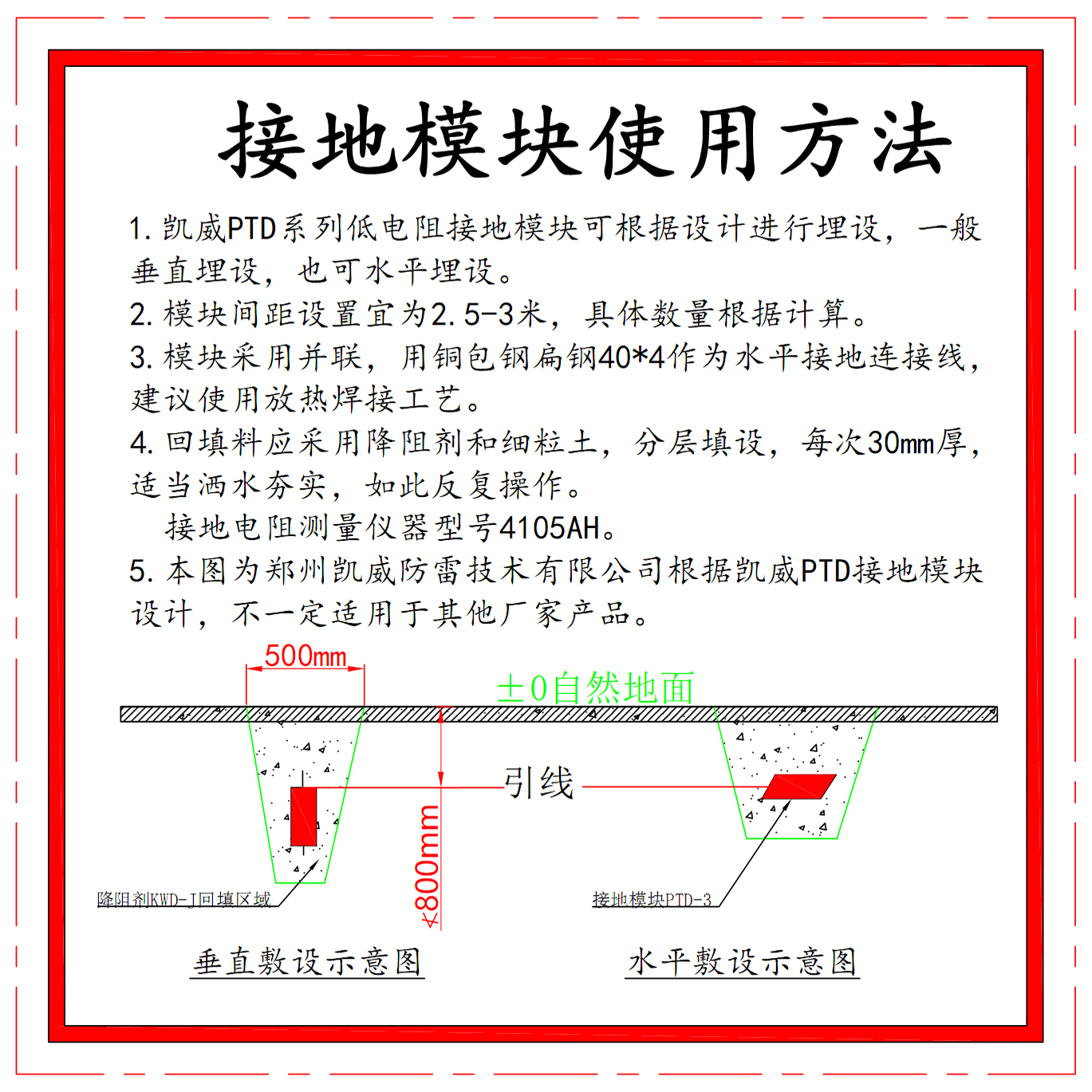

接地模塊制作接地網
