接地引出裝置 軌道交通地鐵站綜合接地系統
產品介紹
在地鐵綜合接地系統中，由于故障電流（雜散電流）的防護要求，接地網位于其結構底板下面，地鐵站臺的電氣設備接地時，須通過接地引出裝置與主接地網連接。以往通常是直接從結構底板中引出接地引下線或通過PVC管引出接地引下線，采用這種方式，容易出現達不到故障電流（雜散電流）的防護要求，地下水容易從接地引出線處滲出，達不到地鐵接地設計要求。

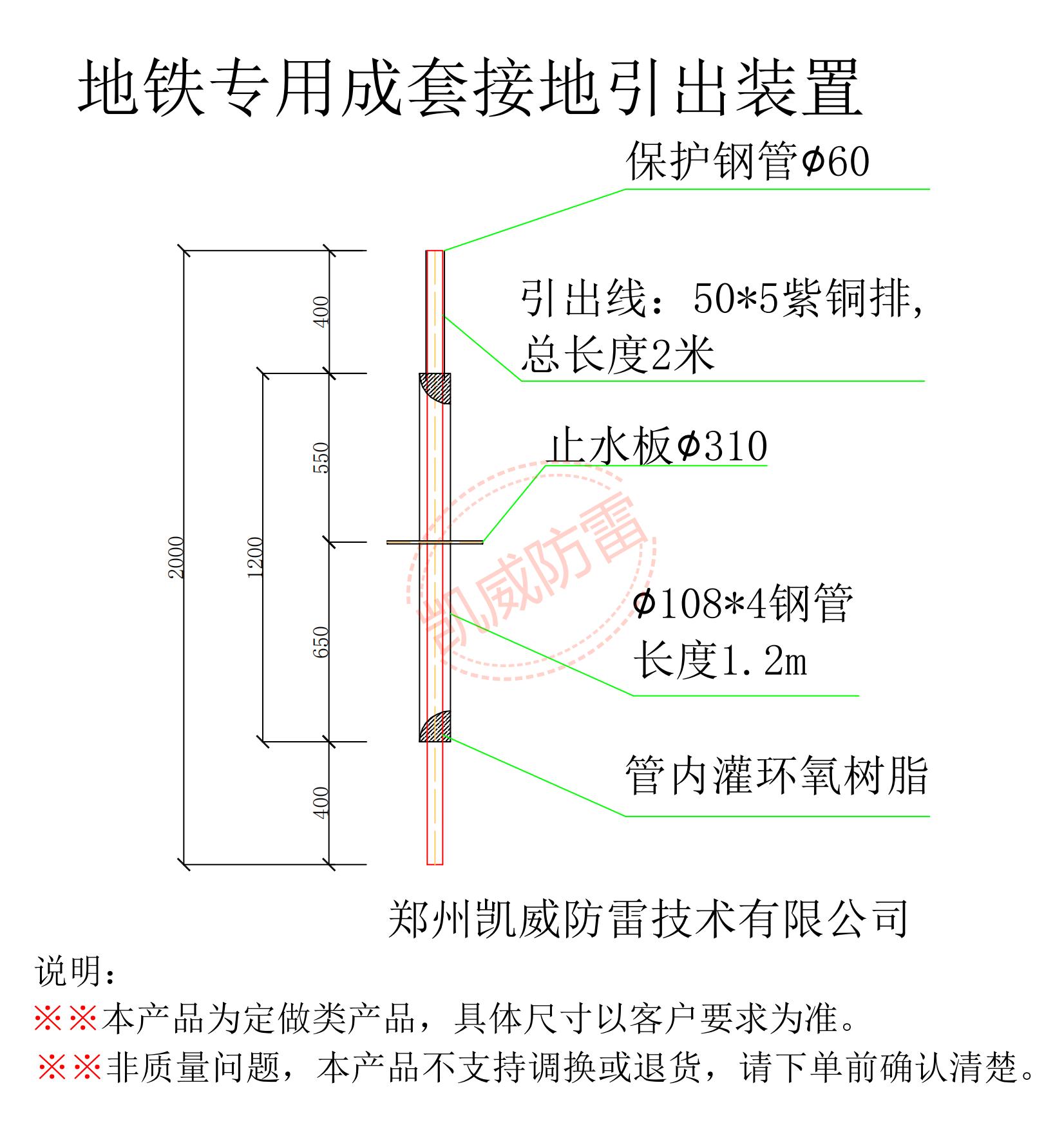

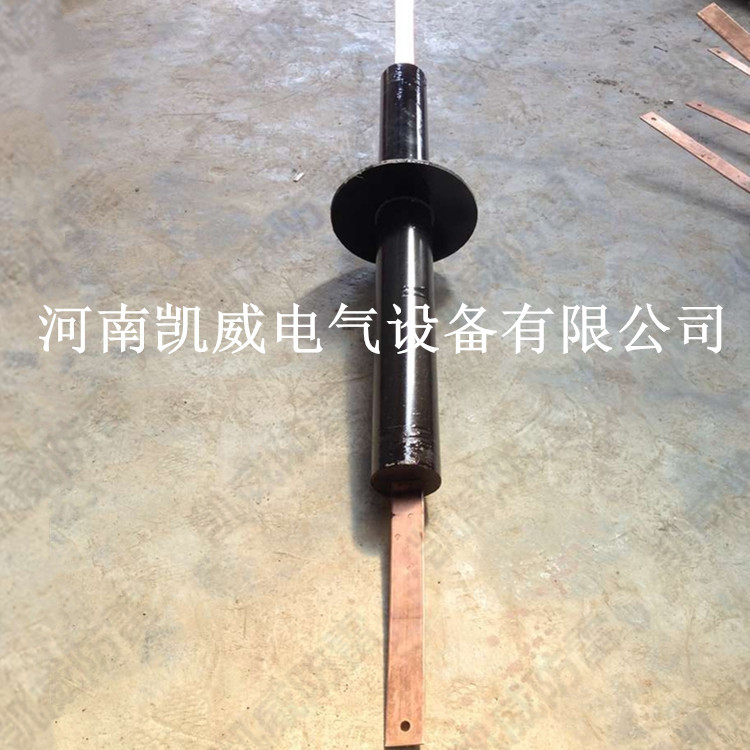

接地引出裝置是由保護管、止水環、接地引出線、絕緣填充材料等幾部分構成。保護管選用304不銹鋼或非磁性鋼管材料，接地引出線采用T2銅排，保護管中空部分填充絕緣材料，具有結構合理、工藝先進、材料選擇科學、質量穩定可靠、施工安裝方便等優點?？梢詫?shí)現電力設備接地、信號設備接地、防雷接地與綜合接地網相連接時，能有效防止地下水滲出，達到故障電流（雜散電流）的防護要求。
型號規格詳細咨詢凱威.
KWD- 1200型 Ø 108 mm × 1000 mm KWD- 1400型 Ø 108 mm × 1100 mm
KWD- 1300型 Ø 108 mm × 1300 mm KWD- 1500型 Ø 108 mm × 1500 mm
KWD- 1800型 Ø 108 mm × 1800 mm KWD- 2100型 Ø 108 mm × 2100 mm
