GFL-SI25I 瓦斯抽放泵站增強鋼結構接閃桿塔

 瓦斯抽放泵站增強型鋼結構接閃桿塔（避雷針避雷塔）技術方案

1.名稱：增強型接閃桿塔
2.型號：GFL-SI25I
3.具體要求：

3.1.1、總高度≥29.2米。

3.1.2、提前放電接閃針尖，重量≤2公斤，直徑28mm，高度685mm，雷電搶先時間≥25us，304L不銹鋼材質，18米高處的防雷保護半徑：RP₁₈=51m。接閃針尖與塔體金屬結構絕緣，絕緣距離≥100mm。

3.1.3、雷電計數器：LED顯示，IP65防水等級，測量范圍1KA-100KA，尺寸144x88x44 mm。

3.1.4、防雷類別：Ι類。

3.1.5、安裝形式：獨立式。
        3.1.6 接地電阻≤10歐姆。垂直接地極和水平接地極全部采用石墨材料，垂直接地極尺寸：¢150×400mm（數量8個），水平接地極直徑¢18mm（數量100米），配套安裝需要的緊固連接件和數字型接地電阻測試儀（量程0-2000歐姆，精確度0.01歐姆）。

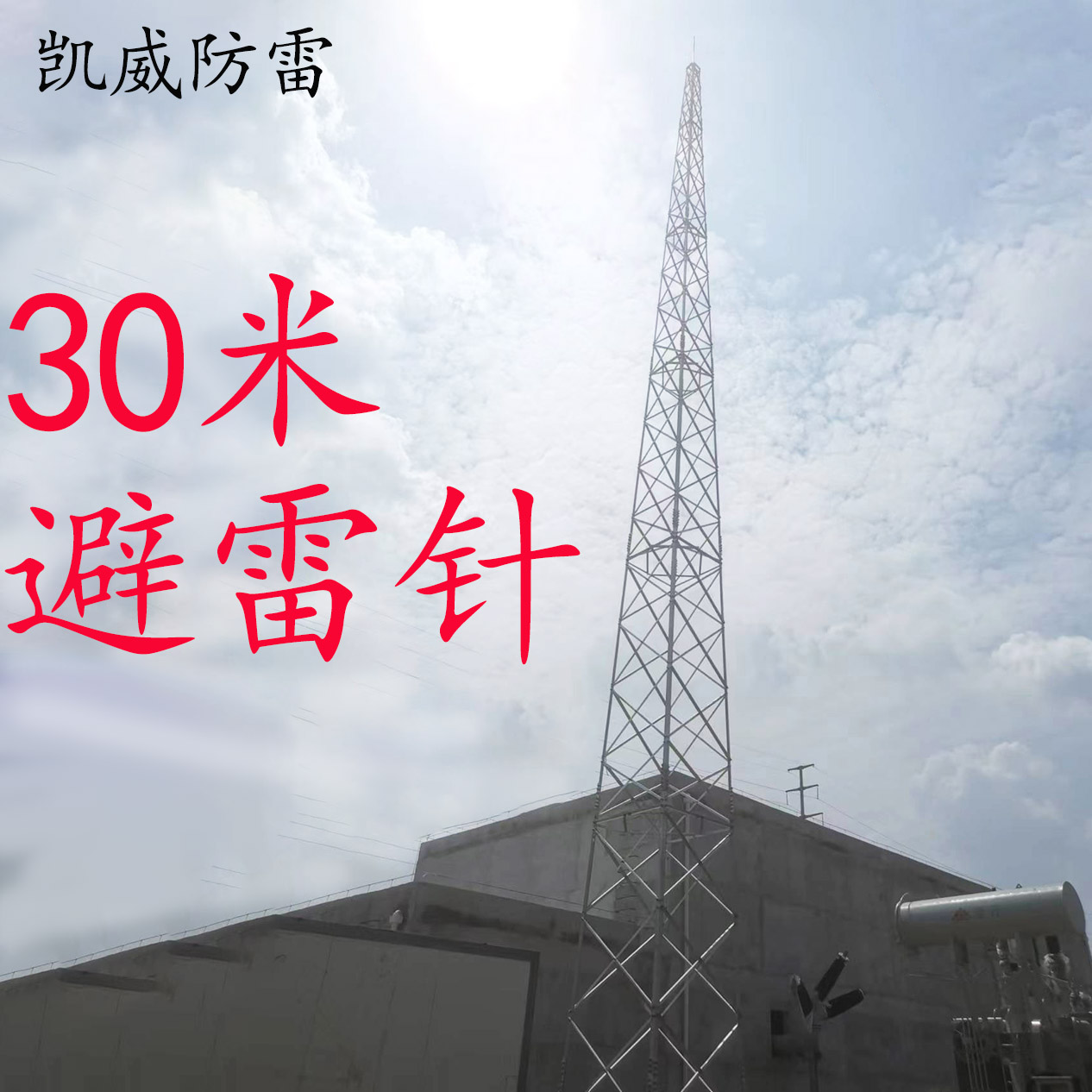

安裝案例照片
