25米鋼管避雷針（增強型）設計圖

25米增強型鋼管桿避雷針使用說明書

1 概述

GH系列環形鋼管桿避雷針是一種防直擊雷裝置，具有接閃、疏導雷電流入地及抗側擊的功能。其外形美觀、重量輕、安裝方便、適用于易燃易爆場所（彈藥庫、雷管庫等）、基站、通訊設備、建筑物的直擊雷防護。

2  工作原理

      GH避雷針受雷時，由接閃器接閃，并將雷電流疏導入地。其結構能抑制由于接閃器接閃引起的對被保護物的側擊。

3 技術指標

其他高度20-46米，請聯系我公司技術人員：13283889766
4 結構特征

避雷塔有A01、A、B、C、D、E……等段，根據所需高度，自行搭配各段。各段均應熱鍍鋅。

（A01段可根據實際需要，選擇普天PTU-3.1優化避雷針，增加保護范圍和安全性能。）

5 使用、維護

5.1 安裝方法

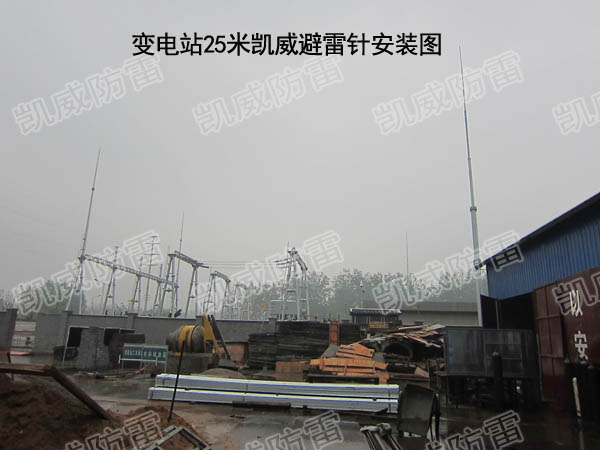

將避雷針的各段首尾連接（法蘭連接或插接法），固定在預埋的基礎底座上。

（有些配件需要工程商根據實際情況加工。）可以人工安裝也可以機械吊裝。

5.2注意事項

    避雷針的接地必須良好，其接地電阻值不大于10Ω，接地材料建議采用鄭州普天防雷公司的接地模塊PTD-3，每組地網4-10塊。

5.3維護與檢查

    每年雷雨季節前須按以下內容進行檢查：

    ⑴ 各連接部位的連接應可靠，不允許松動；

    ⑵ 避雷針的接地必須良好,接地電阻值不大于10Ω。

25米鋼管避雷針（增強型）設計圖紙下載：

25米加大型避雷針設計圖20190615.pdf

c727986bddc3567d1b89e37e5ad4823b.pdf (51.70 KB)
